3天几百万播放量,国外大神把PS5改成了一本书

2023-8-28 14:46| 发布者: 大牛蛙| 查看: 178| 评论: 0

摘要: 对于非索尼死忠粉玩家来说,“ 别买初代机 ”,算是个小共识。也不是说初代机不好,主要是从 PS1 时代开始,索尼就会每隔两年推出一个性能不变的轻薄 slim 版( PS4 还一起推出了 Pro 版本 )。 ...

3天几百万播放量,国外大神把PS5改成了一本书

对于非索尼死忠粉玩家来说,“ 别买初代机 ”,算是个小共识。


也不是说初代机不好,主要是从 PS1 时代开始,索尼就会每隔两年推出一个性能不变的轻薄 slim 版( PS4 还一起推出了 Pro 版本 )。


又大又笨重的游戏主机,占地方不说,还不容易携带。


所以,我们就总能看到一批人,在新 PlayStation 主机推出后,坐等 slim 版。

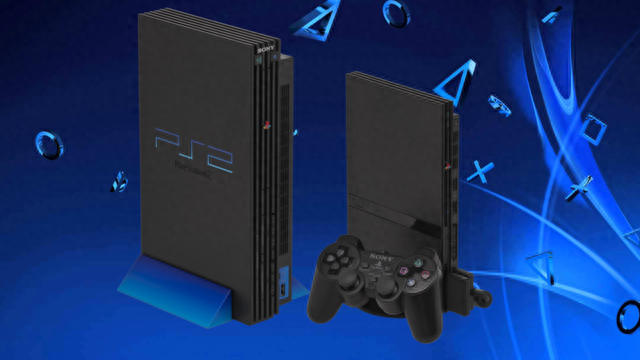

PS2 初代( 左 )

PS2 slim( 右 )▼


3天几百万播放量,国外大神把PS5改成了一本书


满打满算,PS5 发售也快两年了,直到最近产能才将将跟上,让大伙能原价购入。


然而,芯片短缺的问题还没彻底解决,想必 PS5 slim 也就更遥遥无期了。


正所谓索尼不急玩家急,YouTube 一个老哥——DIY Perks,最近愣是用手搓出来一个 PS5 slim。截止到稿子写完,这才几天,视频播放量就飚到了 540w+。


因为他给自己定下的目标,是把整机厚度控制在 2cm 左右。。。


要知道,PS5 的厚度可是超过了 10cm,这老哥简直相当于把我们手里的手机,做成一张身份证大小,简直 Unbelievable。


3天几百万播放量,国外大神把PS5改成了一本书


这条改造视频长达半个小时,托尼愣是一点没跳过看完了。


整个过程相当精彩,今天就给差友们分享一下。


让大伙感受感受,什么叫“ 一个人吊打一条生产线 ”。

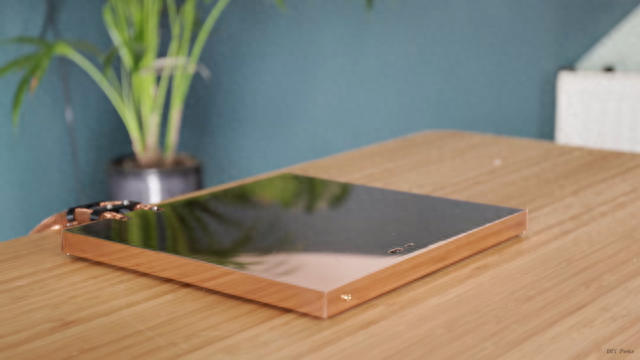

成品如下,大伙给外观打个分吧 ▼


3天几百万播放量,国外大神把PS5改成了一本书

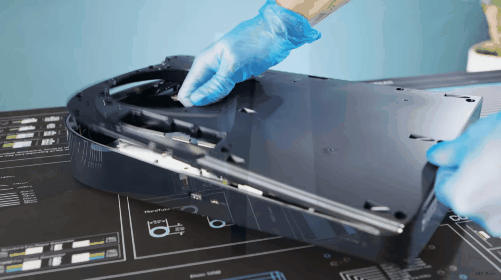

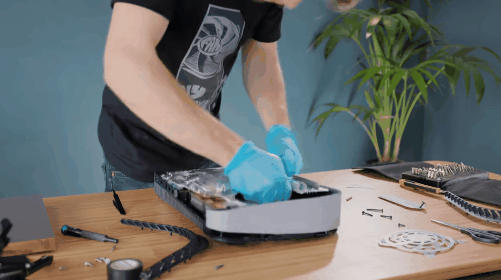

不知道咱们差友中,有没有拆过 PS5 的。

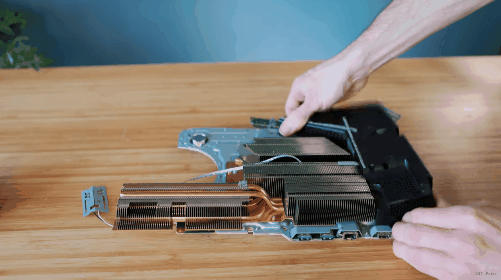

这玩意和电脑主机一样,除去显卡,比较占空间的,就是电源和散热。


3天几百万播放量,国外大神把PS5改成了一本书


把主板拎出来还好,跟小霸王卡带里面的电路板差不多厚。

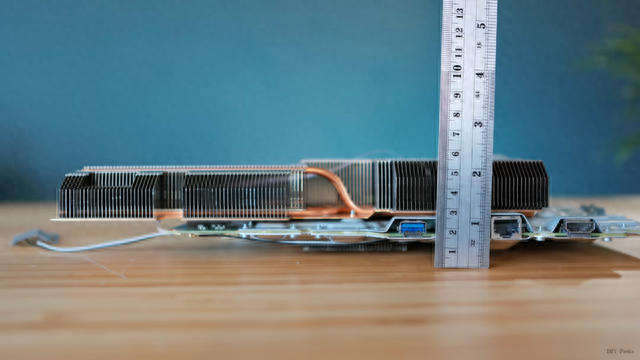

但看看这上面加装的一排排散热片,厚度已经直逼 6 cm 了。。。


3天几百万播放量,国外大神把PS5改成了一本书


而即便有这么多散热片,降温效果也称不上多好,相信 PS5 玩家,都常常能听到风扇呼呼转的声音。

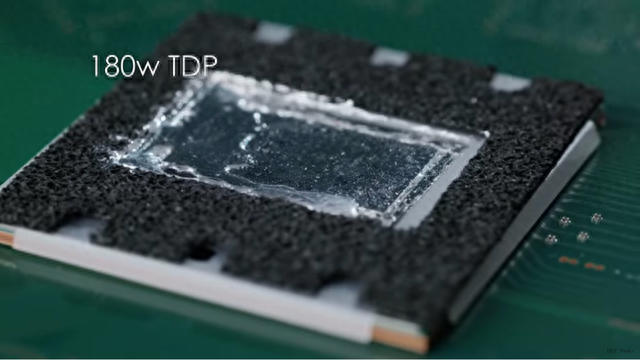

因为,不算其他部分,只说主板上的 CPU,小小一块,功率就有 180w,运行时温度煎个培根轻轻松松。


万一散热不够,楼下分分钟响起消防车的警笛声。


3天几百万播放量,国外大神把PS5改成了一本书


功率这么高,电源的瓦数肯定也得跟上。不然供电不足,玩着玩着主机就得熄火。


所以,PS5 的电源也是个大家伙。厚重不说,长度也挺惊人,像个靴子似的。


3天几百万播放量,国外大神把PS5改成了一本书


一个散热,一个电源,要想把它们通通压缩到 2cm 厚的机身内,几乎是痴人说梦。


那难道这事儿就没戏了?当然不是,这老哥思索良久,从笔记本电脑和台式机那边借鉴了点套路。


最后得出的方案,就是——


把散热彻底改为“ 水冷 ”,然后像笔记本电脑一样搞个“ 外接电源 ”。


没错,外接电源+水冷 PS5,这个想法比评论区的各位都要大胆,可操作性又非常高。


3天几百万播放量,国外大神把PS5改成了一本书


想法有了,下一步就是正式开整。

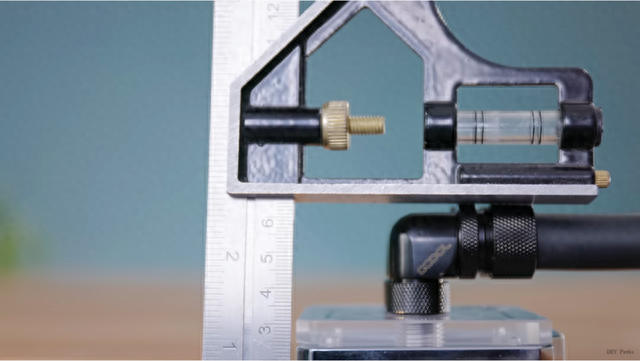

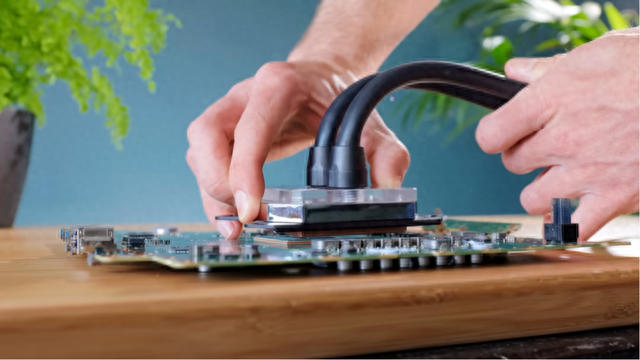

首先,老哥找来了台式机的水冷套件,但这玩意顶部接线处还是有点高,显然也塞不下。


3天几百万播放量,国外大神把PS5改成了一本书

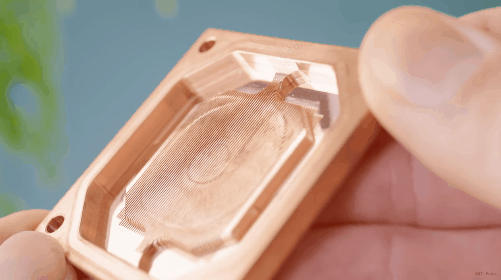

所以,他只保留了水冷套件中,增加 CPU 接触面积的散热铜片,并打算干件大事——


自己搓出一整块内含水路的散热板。


简单来说,就是做一个和主板等大的平面,平面紧紧连着 CPU,内部还要打通一条液体可以流过的道路,再设计好进水口、出水口。


然后让冷却液直接在 PS5 主板上流过,带走热量。


3天几百万播放量,国外大神把PS5改成了一本书


之所以选择铜,是因为这玩意导热效果好,价格划算一些。


但这个划算,也只是相对来说,毕竟这么多铜板,价格已经直逼一台 PS5 了。。。

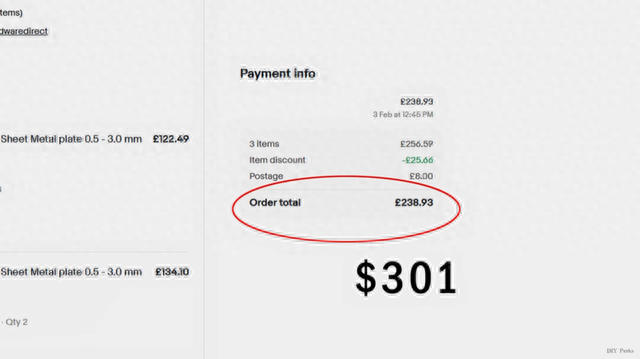

网购三片铜板,直接花掉两千块 ▼


3天几百万播放量,国外大神把PS5改成了一本书

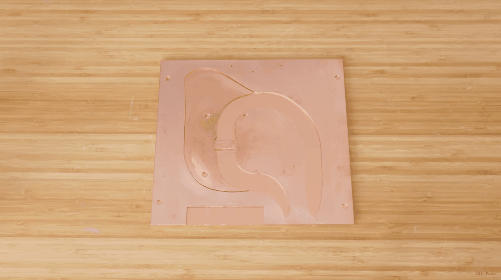

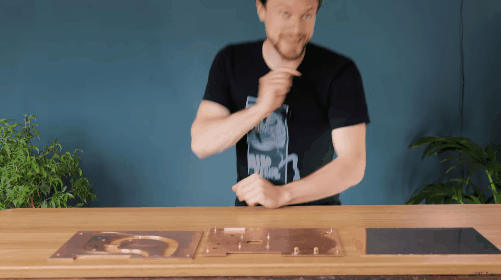

他的定制水冷铜板方案,从上到下共分为 3 层。


一层用来与电路板做衔接,另外两层来构成密闭的内部水路。


因为以后这里面始终要流动冷却液,所以三层铜板之间需要紧紧相连,保证足够强的气密性。


说白了,就是铜板间不能有缝隙,不能漏水。


不然水冷的电脑机箱漏液是啥下场,这台 PS5 就是啥遭遇。


手比划的地方,

就是冷却液流过的地方▼


3天几百万播放量,国外大神把PS5改成了一本书


所以,怎么焊接,才能保证三个铜板叠在一起,中间没有缝隙呢?


如果选用喷枪,那火力会过于集中,没喷到的地方很快会冷却。


这位老哥家里还条件有限,没有均匀加热的专业设备。


最后,为了搞定这事,他愣是搞来一台烤箱,决定赌一把。。。



3天几百万播放量,国外大神把PS5改成了一本书


谁成想,最后还真让他干成了。

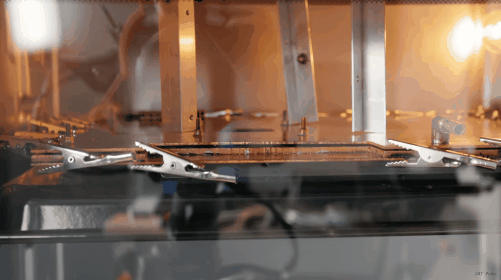

中间涂好焊锡,用衣服夹子夹紧,烤箱烤制小半天,缝隙直接被烤没了。


3天几百万播放量,国外大神把PS5改成了一本书

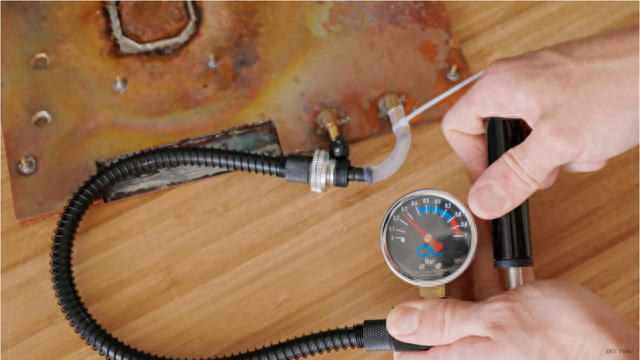

再花几个小时清理干净水路,简单打磨抛光后,测一测气密性。


结果是 0.2 Pa 左右,这甚至都出乎老哥本人的意料,堪称密不透风了。


3天几百万播放量,国外大神把PS5改成了一本书


最关键的地方已解决,下面就是处理除了 CPU 以外的其他元器件。


这一步算是比较简单,Perks 这老哥三两下完活儿,也连好了进出水的外接管道。

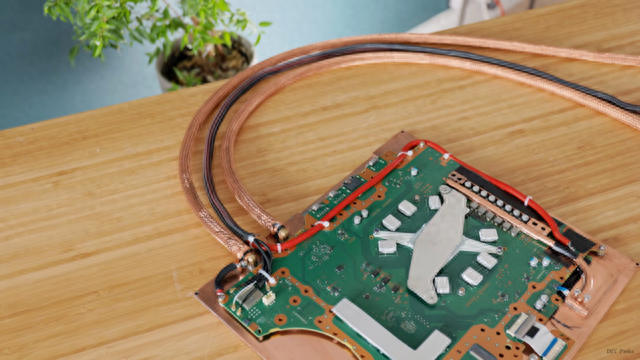

整个主机内部的散热如下,不得不佩服人家的动手能力。


3天几百万播放量,国外大神把PS5改成了一本书

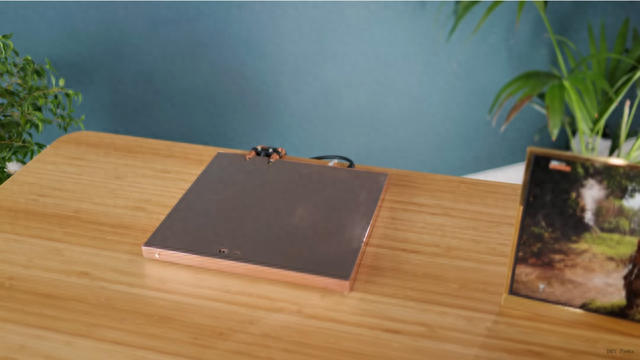

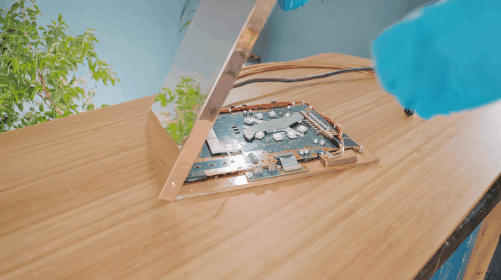

这时,再给主机加个带开关的盖子,补充亿点细节,本体就已经成型了。


3天几百万播放量,国外大神把PS5改成了一本书


3天几百万播放量,国外大神把PS5改成了一本书

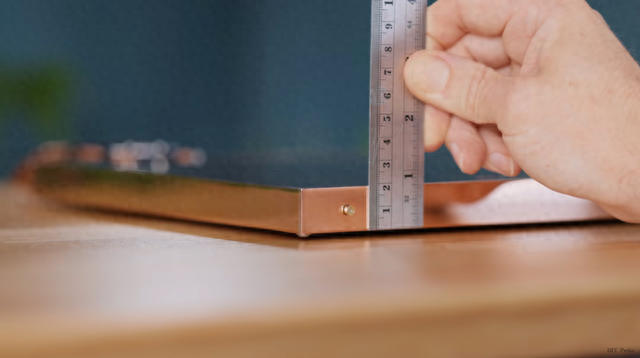

厚度控制得也很理想 ▼


3天几百万播放量,国外大神把PS5改成了一本书


3天几百万播放量,国外大神把PS5改成了一本书

剩下的,就只有最后一个问题了,电源。


苦于 PS5 的电源形状像个靴子,不好进行后续操作,而且原版电源还不带散热。

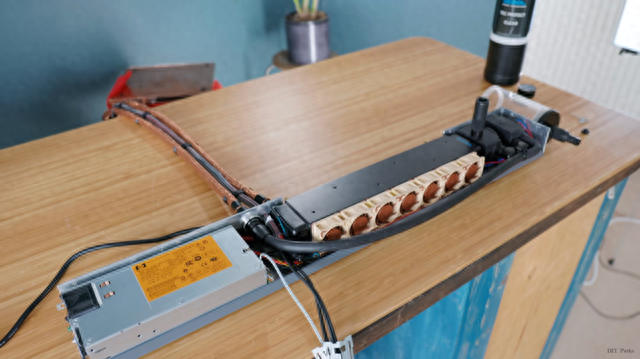

于是这位老哥就计划把外接水冷设备,和电源做在一起,节省空间又解决了散热问题。

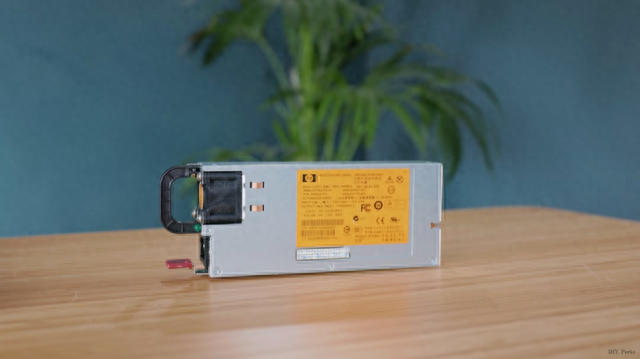

所以,他干脆找来一个“ made in china ”的同等规格笔记本电源,瓦数方面和 PS5 自带的一模一样。


3天几百万播放量,国外大神把PS5改成了一本书


水冷系统的散热器,老哥则是直接安排上了一套豪华的“ 7 缸 ”风扇,隔着屏幕都能感受到凉快。


3天几百万播放量,国外大神把PS5改成了一本书

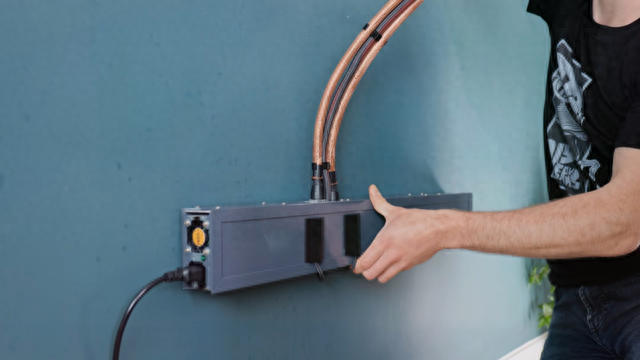

虽然整个电源+散热体积不小,但平时也都是藏在电视柜后面。


所以无伤大雅,理论上来说,散热效果也不会差。


3天几百万播放量,国外大神把PS5改成了一本书


就这样,一个小巧的 PS5 slim 主机,外挂着它的电源+散热,就算搞定。


至于能不能成,全等着最后一哆嗦,看看能不能成功点亮了。


说实话,这位老哥为了这件事忙活了好几个月,看的时候托尼都跟着紧张。


结果呢,果然也不出所料——按下开关,一点反应都没有。。。

老哥明显也有点慌了,赶紧打开盖子看看哪里出了问题。


3天几百万播放量,国外大神把PS5改成了一本书


仔细排查一阵子后,终于发现是自己电源线桥接出了点问题。


其实只要几根飞线,就能正常开机!


听到开机声后激动坏了 ▼


3天几百万播放量,国外大神把PS5改成了一本书


一切都是那么顺利 ▼


3天几百万播放量,国外大神把PS5改成了一本书


然而,好景不长,刚开机玩了没一会儿,机器就卡住不动了。。。

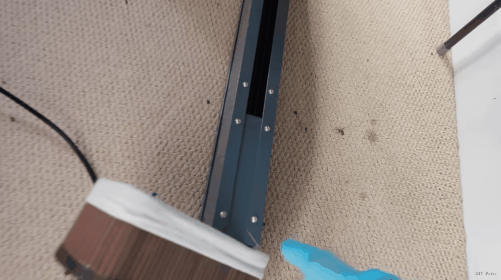

原因是他一时粗心,不小心把散热器的进风口堵住,热量循环不出去,主板被烧,PS5 也变砖了


简单来说,就是主板报废,连带了一整个机器报废。


3天几百万播放量,国外大神把PS5改成了一本书


好在,没有什么问题是钱搞不定的。烧了一台 PS5 主板,那再搞来一台。


于是老哥又重新拆机、断线,换了块新主板。。。


3天几百万播放量,国外大神把PS5改成了一本书

这次,终于是一切准备就绪。


有了上回的教训,他也把散热器放到了远离地面的位置。


到这,可算所有人都能长舒一口气。因为正常游玩,丁点儿毛病都没有!

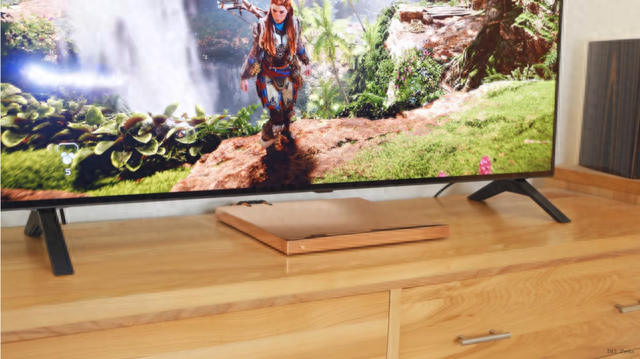

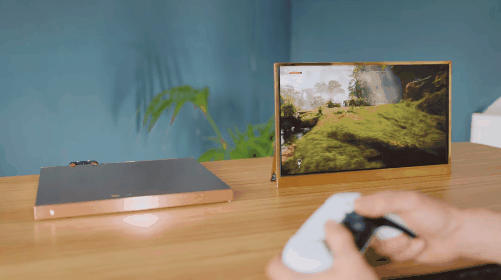

长时间游玩《 地平线:西部禁域 》这种最新的大型次时代游戏,也完全 OK。


3天几百万播放量,国外大神把PS5改成了一本书


既然没啥问题了,咱们再来看看这台机器的散热性能,到底怎么样吧。

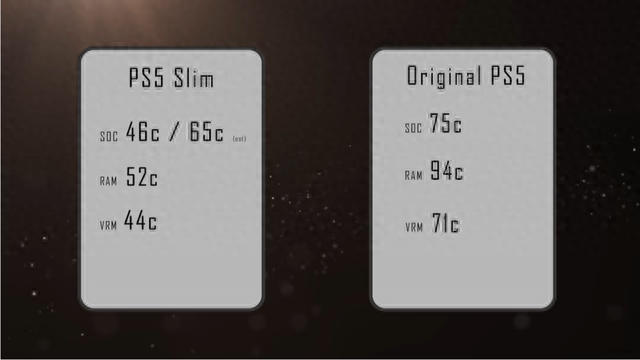

经过实测,水冷 PS5 运行时,RAM 内存温度、电路板模组 VRM、几乎是原版的一半,芯片温度也有可观的降低。


所以,这台 PS5 slim 在运行时,算得上是冷酷无情了,水冷效果真不是盖的。。。


看完只希望索尼的产品部门,赶紧安排一份高薪 offer。



3天几百万播放量,国外大神把PS5改成了一本书


3天几百万播放量,国外大神把PS5改成了一本书


文章最后,托尼还想听听看差友们的感受。


比如,假设这样一台 PS5 量产了( 就是造价成本有点高 ),各位想不想冲上一台呢?


总之,托尼除了对这个黄铜的配色有点介意,其他地方还真挑不出毛病了。


最关键的是,PS5 根本不像路由器,但这个是真像机顶盒!


3天几百万播放量,国外大神把PS5改成了一本书
